20.2m最大工作高度
10.0 噸最大吊重量
整機寬度(1780mm)
雙動力 (柴油機+電機)
安全力矩限制器
智能顯示屏
無線比例遙控器
吊臂/支腿安全互鎖功能
支腿位置檢測功能
防傾翻保護功能
自動收鉤功能
機身自重11800 kg
整機質保兩年（全進口配置）
|
型 號 |
SPT1009 |
|
|
規 格 |
10.0t×2.5m |
|
|

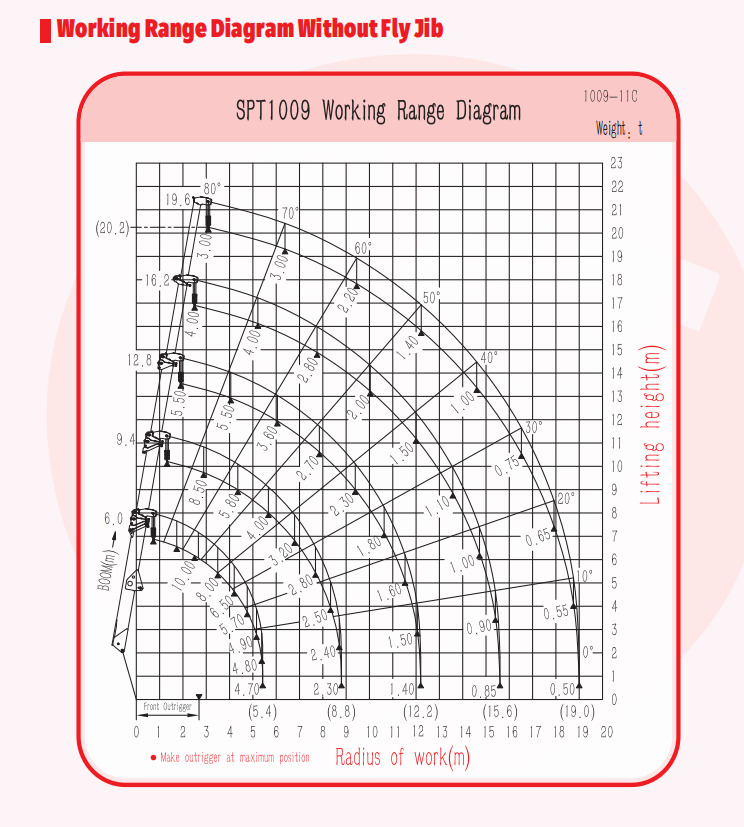

最大作業半徑 |
19m×0.50t |
|
|
最大地上揚程 |
20.2mx3.0t |
|
|
最大地下揚程 |
20mx4.7t (6繩) 30mx4.7t (4繩) 62mx3.2t (2繩) 125mx1.5t (1 繩) |
|
|
卷揚 |
吊鉤上升速度 |
0-12m/min (6繩）0-18m/min (4繩） |
|
|
鋼絲繩規格 |
Φ10mm×150m |
|
伸縮 |
吊臂形式 |
5段吊臂，六邊形結構 |
|
|
吊臂長/時間 |
6.0m-19.6m/55sec |
|
起伏 |
吊臂角度/時間 |
0-80°/25sec |
|
回旋 |
回轉角度/速度 |
0-360°（連續）/60sec |
|
支 腿 |
支腿動作形式 |
手動+油壓 |
|
|

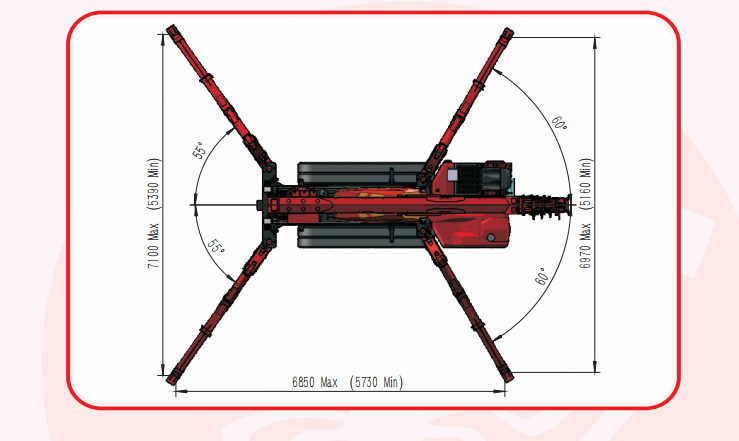

最大伸出幅度 (mm) |
6850（長）X7100（前）X6970（后） |
|
行走 |
行走方式 |
液壓馬達驅動、兩速 |
|
|
行走速度 |
0-2.5km/h |
|
|
爬坡能力 |
23°(42%) |
|
|
履帶（長×寬） |
2235mm×400 mm |
|
|
接地比壓 |
67kpa（0.68 kgf/cm²） |
|
電機 |
電壓 |
AC380V（可選） |
|
|
功率/轉速 |
15kw/1440 min-1 |
|
|
噪聲等級 |
額定轉速≤78dB(A) （1m） |
|
柴油發動機 |
型號 |
4TVN88Z(YANMAR) |
|
|
型式/排量 |
四缸水冷/2.190L |
|
|
額定功率 |
32.3kw/2600 min-1 |
|
|
啟動方式 |
電啟動 |
|
|
啟動性能 |
-5°C~40°C |
|
|
燃料/容積 |
柴油/60L |
|
|
電池容量 |
12v 60AH |
|
|
燃油消耗率 |
259g/kW-h |
|
|
噪聲等級 |
額定轉速≤92B(A) (1m) |
|
|
排放標準/海拔高度 |
國三、EPA-Tier4/1200米 |
|
操作 |
操作種類(吊臂/行走/支腿/油門） |
無線遙控和雙軸操縱桿控制器 |
|
|
操作特性 |
全比例控制與比例操縱桿控制 |
|
整車 |

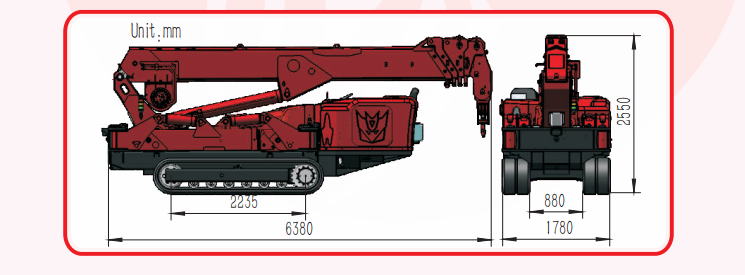

長×寬×高 |
6380mm×1780mm×2550mm |
|
整 |
主機（不含選配） |
11800kg |
|
標準 |
柴油機和電機（雙動力）、手動和無線比例遙控（雙操作模式）、智能顯示屏、力矩限制器、過卷報警和自動停止裝置、三圈報警和自動停止裝置、自動收鉤裝置、支腿位置檢測裝置、支腳離地報警和自動停止裝置、鋼絲繩壓繩器、EMO開關、三色燈、遙控燈、語音播報器、行走/支腿/吊臂三模式互鎖系統、數據記錄 |
|
|
選配 |
搜索鉤、副臂、單倍率吊鉤、白色履帶，支腳墊塊、吊籃 |
|
